Установка вертикальной платформы ВПМ-01/02 для доступной среды
Подготовка к монтажу
Перед установкой платформы ВПМ-01 или ВПМ-02 на объекте необходимо проверить техническую документацию, комплектацию оборудования и условия размещения. Монтаж выполняется специалистами, которые умеют работать с электрическим подъемным оборудованием и знают требования к безопасной установке платформ для маломобильных людей.
На объекте в Астане заранее выбирают зону размещения платформы, проверяют возможность подключения к сети 220 В, 50 Гц и наличие защитного заземления. Электрическую часть должен готовить квалифицированный специалист. Основание под оборудование должно быть ровным, прочным и устойчивым: обычно требуется бетонная площадка размером 1,5х1,8 м и толщиной не менее 15 см. После доставки все элементы платформы осматривают, сверяют с паспортом изделия и проверяют на отсутствие повреждений.
Основные этапы монтажа
Установка основания платформы

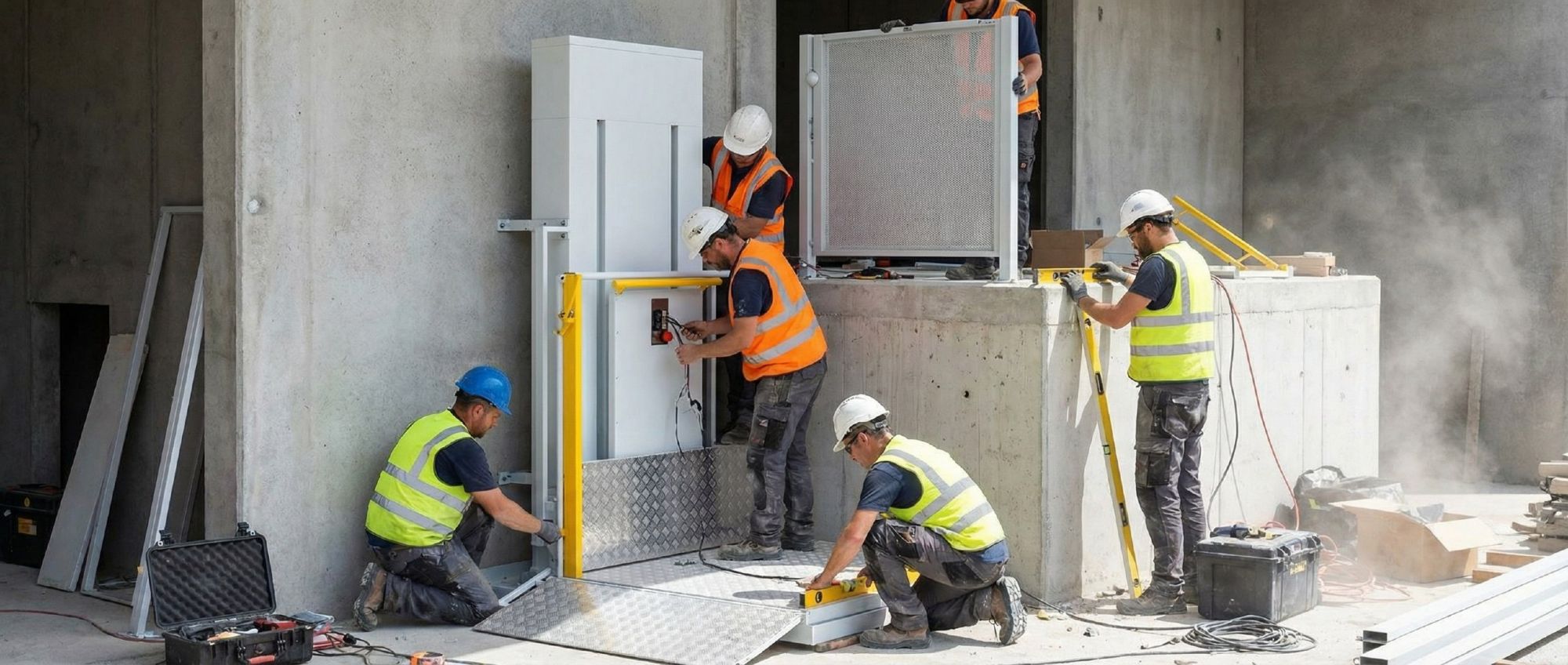

Раму размещают на подготовленном бетонном основании и фиксируют через штатные монтажные отверстия анкерным крепежом. При установке платформы с односторонним въездом заранее определяют, с какой стороны пользователь будет заезжать на площадку. Если основание расположено выше уровня земли, дополнительно продумывают удобный и безопасный подъезд к платформе.
Открытие доступа к рабочим узлам
Для выполнения сборки и подключения снимают наружные защитные элементы корпуса. Демонтируются панели, которые закрывают привод, моторный отсек, внутренние крепления и места прокладки кабелей. Это позволяет безопасно установить основные узлы и выполнить дальнейшие работы без повреждения обшивки.
Монтаж приводной колонны
Приводную колонну устанавливают с применением подходящего подъемного оборудования. После размещения ее выставляют по вертикали и контролируют положение строительным уровнем. Затем колонну соединяют с рамой основания болтовым крепежом через предусмотренные отверстия. Если требуется точная подгонка положения, используют регулировочные пластины.
Крепление грузонесущей площадки
Площадку, на которой будет находиться пользователь, закрепляют на каретке штатными винтовыми соединениями. Для удобства монтажа каретку можно предварительно поднять вручную с помощью механизма аварийного перемещения. После фиксации проверяют правильность посадки платформы и отсутствие перекосов.
Монтаж ограждений и дополнительных элементов
Ограждения устанавливают в соответствии с комплектацией выбранной модели. Элементы со стороны приводной колонны крепятся к закладным точкам в нижней части и дополнительно фиксируются сверху. Ограждение с противоположной стороны также закрепляется на штатные соединения. Все крепления затягиваются так, чтобы исключить люфт и смещение во время эксплуатации.
Если в комплект входят дополнительные элементы, устанавливают механизм работы заездного пандуса, сам пандус, калитку верхней посадочной площадки, вызывную панель и нижний вызывной пост. В зависимости от исполнения платформа может оснащаться калиткой, шлагбаумом или другим защитным элементом для безопасного въезда и выезда.
Электромонтаж и подключение
После сборки механической части устанавливают шкаф управления и прокладывают кабельные линии между основными узлами оборудования. Подключаются вызывные панели, грузонесущая площадка, моторный отсек, шкаф управления и выносной пульт. Все соединения выполняются по электрической схеме из паспорта изделия. Перед подачей питания проверяют состояние кабеля, розетки, контактов и заземления.
Пусконаладочные работы
После подключения платформу включают в сеть и выполняют пробный запуск без нагрузки. На этапе настройки проверяют движение площадки, работу привода, остановку в верхнем и нижнем положении, исправность концевых выключателей и корректность команд с панелей управления. При необходимости выполняют регулировку ходовых элементов, проверяют натяжение, смазывают рабочие узлы и устраняют возможные отклонения в движении.
Заключительные операции
После успешной проверки защитные панели возвращают на место. Затем повторно осматривают крепеж, ограждения, пандус, калитки, вызывные панели и шкаф управления. Платформа должна двигаться плавно, без посторонних шумов и рывков. После завершения работ заказчику передают паспорт изделия, инструкцию по эксплуатации и рекомендации по регулярному осмотру оборудования.
