Установка наклонной подъемной платформы НПМ-01/02
Подготовительные работы

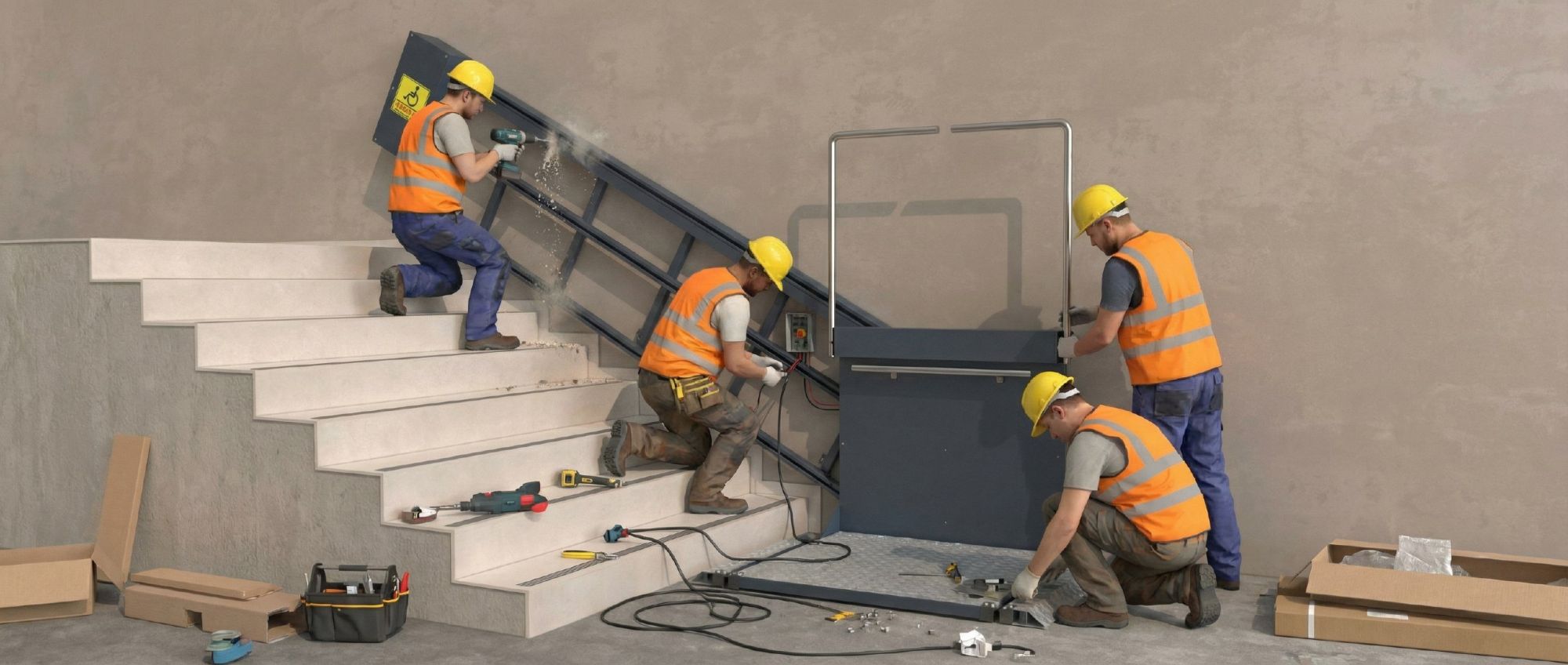

Перед монтажом наклонной платформы НПМ-01 или НПМ-02 на объекте в Актобе необходимо оценить лестничный марш, место крепления направляющих, зону посадки пользователя и возможность безопасного движения платформы вдоль лестницы. Работы должны выполнять специалисты, знакомые с установкой подъемного оборудования для маломобильных людей и правилами электробезопасности.
До начала установки проверяют комплектность оборудования, состояние направляющих, каретки, платформы, крепежа и элементов управления. Также заранее подготавливают подключение к сети 220 В и защитное заземление. Основание, стена или другие монтажные поверхности должны быть прочными и пригодными для фиксации конструкции с учетом эксплуатационной нагрузки.
Основные этапы монтажа
Крепление на стальные столбы
- По монтажной схеме определяют положение нижней и верхней опорных стоек. Стойки выставляют по одной линии, после чего размечают точки крепления на опорных пятках. Отверстия подготавливают перфоратором с буром подходящего диаметра, затем устанавливают клиновые анкеры М12 длиной не менее 100 мм либо используют химический анкерный состав.
- После фиксации крайних стоек на них временно размещают направляющие. Положение конструкции сверяют с чертежом: контролируют угол наклона, расстояния между элементами и правильность расположения относительно лестничного марша. Для временной фиксации можно использовать струбцины.
- Промежуточные стойки устанавливают после проверки линии направляющих. Их положение контролируют лазерным уровнем, натянутой нитью или другим измерительным инструментом. Каждая стойка должна точно подходить к поперечному элементу направляющей, без смещения и перекоса.
- Чтобы безопасно закрепить все опоры, направляющие временно снимают, после чего окончательно размечают и фиксируют промежуточные стойки. Затем направляющие возвращают на место, повторно проверяют геометрию, угол установки и совпадение всех монтажных размеров.
- После контрольной проверки направляющие приваривают к стойкам в предусмотренных точках. Перед сваркой важно убедиться, что конструкция выставлена ровно, платформа не будет задевать лестницу, стену, ограждения и другие элементы объекта.
Крепление к стене анкерными болтами
- Если конструкция монтируется к стене, направляющую устанавливают вдоль лестничного марша согласно монтажной схеме. Через крепежные пластины выполняют разметку будущих отверстий, контролируя высоту, угол наклона и расстояние до ступеней.
- В стене подготавливают отверстия буром подходящего диаметра, после чего направляющую фиксируют анкерным крепежом М10 длиной не менее 100 мм либо другим крепежом, предусмотренным проектным решением. После затяжки проверяют жесткость соединения и отсутствие смещения направляющей.
Завершающие работы для обоих способов крепления
- С каретки снимают декоративный кожух, чтобы получить доступ к рабочим узлам. Платформу временно закрепляют на каретке струбцинами и переводят в нижнее положение. Затем ее выставляют по уровню так, чтобы зазор до пола был минимальным и не мешал безопасному заезду пользователя.
- После установки платформы проверяют состояние цепи и равномерность ее натяжения. Если натяжение отличается от требуемого, выполняют регулировку до стабильной работы механизма.
- Оборудование подключают к электропитанию и выполняют пробное движение платформы вверх и вниз без нагрузки. На этом этапе проверяют плавность хода, отсутствие препятствий по траектории движения, работу каретки и корректное положение платформы на лестничном марше.
- Перед сварочными работами питание обязательно отключают. После этого платформу приваривают к каретке в предусмотренных местах, соблюдая требования безопасности и контролируя положение конструкции после фиксации.
- Затем настраивают верхний и нижний концевые выключатели. Их положение регулируют с учетом направления движения платформы, расположения моторного отсека и фактических крайних точек остановки оборудования.
Заключительные операции
После завершения монтажных и регулировочных работ устанавливают декоративный короб и повторно проверяют работу платформы. Оборудование должно двигаться плавно, останавливаться в заданных точках и не задевать лестницу, стену или ограждения. Также проверяют крепления, сварные соединения, органы управления и работу защитных элементов. После успешной проверки заказчику передаются паспорт изделия и инструкция по эксплуатации.
