Монтаж подъемной платформы РПМ-01/02 для лестничных маршей
Подготовка объекта к установке
Наклонные платформы РПМ-01 и РПМ-02 применяются там, где нужно организовать подъем человека на коляске по существующей лестнице без строительства лифта или сложной реконструкции здания. Перед установкой на объекте в Атырау специалисты изучают конфигурацию лестничного марша, ширину прохода, высоту подъема, расположение площадок и возможные препятствия по маршруту движения.
- Сначала определяется удобная траектория перемещения платформы: проверяется расстояние до стены, перил, ступеней, дверей и других элементов, которые могут мешать работе оборудования.
- Заранее подготавливается точка подключения к электросети 220 В/50 Гц и защитное заземление. Электрические работы выполняются профильным специалистом.
- Осматриваются поверхности, к которым будет крепиться конструкция. Для монтажа могут использоваться лестничные ступени, площадки, несущая стена или отдельные опорные стойки.
- После доставки оборудование проверяется по комплекту: направляющие, платформа, каретка, элементы управления, крепеж, защитные узлы, стойки вызова и кабельные линии должны быть на месте и без повреждений.
- Для кнопок вызова выбираются зоны на верхнем и нижнем уровне. Их располагают так, чтобы пользователю было удобно вызвать платформу и при этом не находиться в опасной близости к движущимся частям.

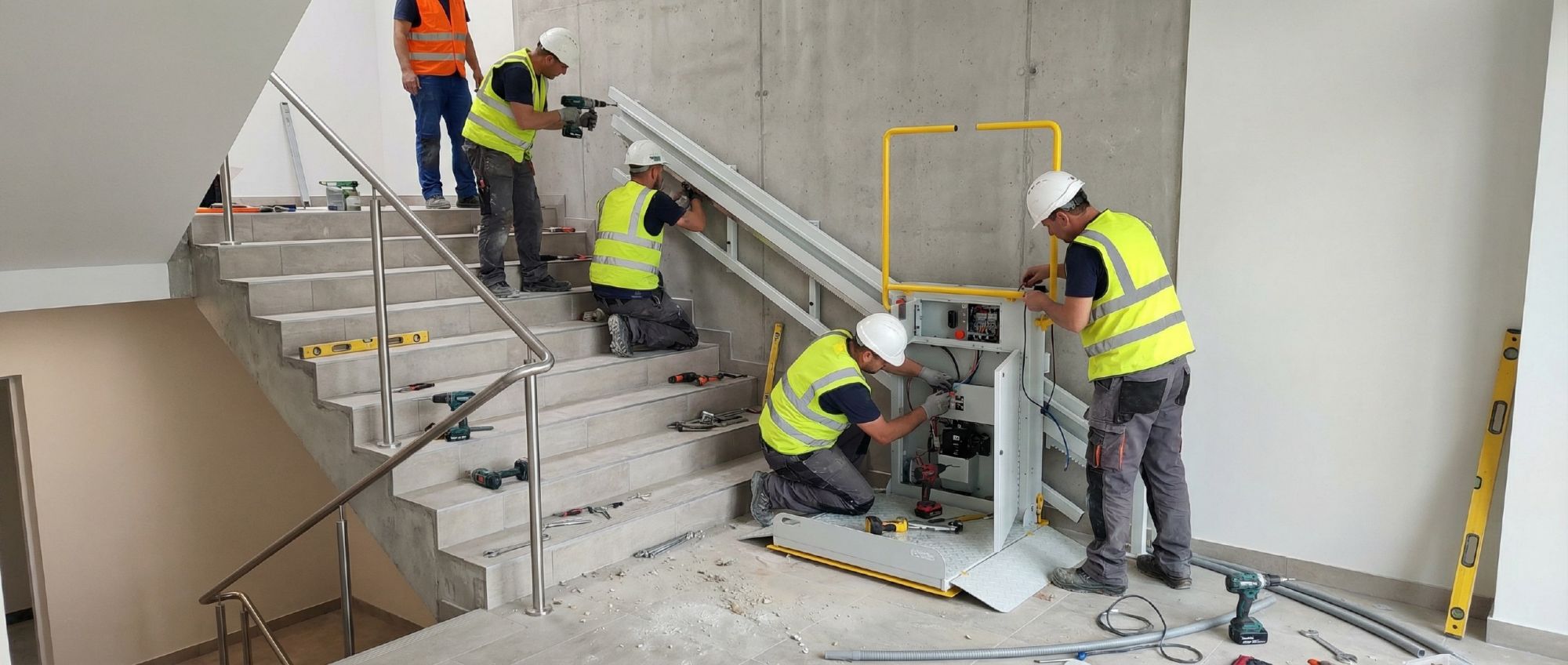

Монтажные работы
Установка направляющей системы на опорах
- Если платформа крепится на отдельные стойки, сначала выполняется разметка их положения вдоль лестничного марша. Расстояния и высота размещения подбираются по монтажной схеме с учетом фактической геометрии лестницы.
- Первыми устанавливаются крайние опоры — в нижней и верхней зоне движения платформы. По ним задается основная линия будущей направляющей системы.
- После этого размещаются промежуточные стойки. Их положение выверяется по общей линии, чтобы направляющая не получила изломов, перекосов и участков с неправильным углом.
- Когда все стойки выставлены, направляющая прикладывается к опорам и проверяется по высоте, наклону и расстоянию до ступеней. Только после контрольной примерки выполняется окончательная фиксация соединений.
Крепление направляющих к стене
- При настенном варианте установки направляющая размещается вдоль лестницы и выравнивается по монтажным отметкам. Перед закреплением проверяется, чтобы платформа могла свободно проходить весь маршрут без касания стены, ступеней, перил и выступающих конструкций.
Монтаж платформы и каретки
- Перед установкой грузонесущего узла с верхней части направляющей снимаются временные ограничители, чтобы завести каретку в рабочее положение.
- Платформа с кареткой аккуратно устанавливается на направляющую систему. На этом этапе важно правильно совместить приводной механизм с рабочей частью направляющей.
- Для ручного перемещения используется аварийный ключ. С его помощью механизм доводят до положения, при котором привод входит в надежное зацепление и платформа может двигаться по заданной траектории.
- После первичной установки платформу перемещают к нижней площадке и проверяют весь путь движения. Оборудование не должно задевать лестницу, стену, ограждения, поручни и другие элементы здания.
- Далее устанавливаются откидные заезды и защитные шлагбаумы. Эти элементы проверяются вместе: заезд должен занимать правильное положение при открытии и закрытии шлагбаума.
- Если угол работы заезда отличается от требуемого, выполняется регулировка тросового узла до корректного положения.
Подключение электрической части
- Шкаф управления размещается в зоне, удобной для обслуживания и защищенной от условий, которые могут мешать нормальной работе электрооборудования.
- Рядом с верхней частью направляющей устанавливается соединительная коробка для кабельных линий управления и аварийных цепей.
- Посты вызова верхнего и нижнего уровня подключаются по маркировке производителя. Отдельно проверяется работа кнопок, аварийных элементов и цепей безопасности.
- К платформе подводятся линии питания и управления. Кабели размещаются так, чтобы при движении оборудования они не перегибались, не натягивались и не попадали в зону механического контакта.
- На направляющей устанавливаются элементы, отвечающие за остановку платформы в крайних положениях и защиту от выхода за допустимый предел движения.
- Все кабельные соединения выполняются по электрической схеме из документации. Перед включением проверяются контакты, изоляция, заземление и соответствие маркировки.
Настройка и проверка работы
- После подключения на направляющей выставляются рабочие ограничители верхней и нижней остановки, а также механические элементы безопасности.
- Питание подается только после проверки всех соединений. Затем включается шкаф управления и оценивается реакция системы на команды.
- Отдельно проверяются аварийные кнопки, выключатели и защитные цепи. Они должны останавливать платформу без задержки и исключать опасное движение.
- Первый прогон выполняется без пользователя и без груза. Специалисты проверяют направление движения, работу двигателя, плавность хода и отсутствие помех по маршруту.
- Остановки на верхнем и нижнем уровне настраиваются по фактическому положению посадочных площадок, чтобы пользователю было удобно заезжать и съезжать с платформы.
- Затем проверяется управление с постов вызова и с самой платформы. Оборудование должно одинаково корректно реагировать на команды в обоих режимах.
- После нескольких холостых циклов оценивается работа каретки, направляющих, шлагбаумов, заездов, аварийных элементов и шкафа управления.
- Финальная проверка выполняется с рабочей нагрузкой. Это позволяет убедиться, что механизм стабильно работает в условиях реальной эксплуатации.
- После настройки устанавливаются защитные кожухи и закрываются зоны, которые не должны быть доступны пользователю во время работы оборудования.
Завершение монтажа
После установки платформы РПМ-01/02 специалисты проводят итоговый осмотр всей системы. Проверяются направляющие, опорные стойки или настенные крепления, каретка, откидные заезды, шлагбаумы, посты вызова, аварийные кнопки, электрические соединения и элементы защиты.
Если оборудование проходит проверку без замечаний, на платформе и постах управления размещаются информационные таблички с правилами использования. Заказчику передаются паспорт изделия и инструкция по эксплуатации. После этого подъемная платформа готова к работе на объекте.
