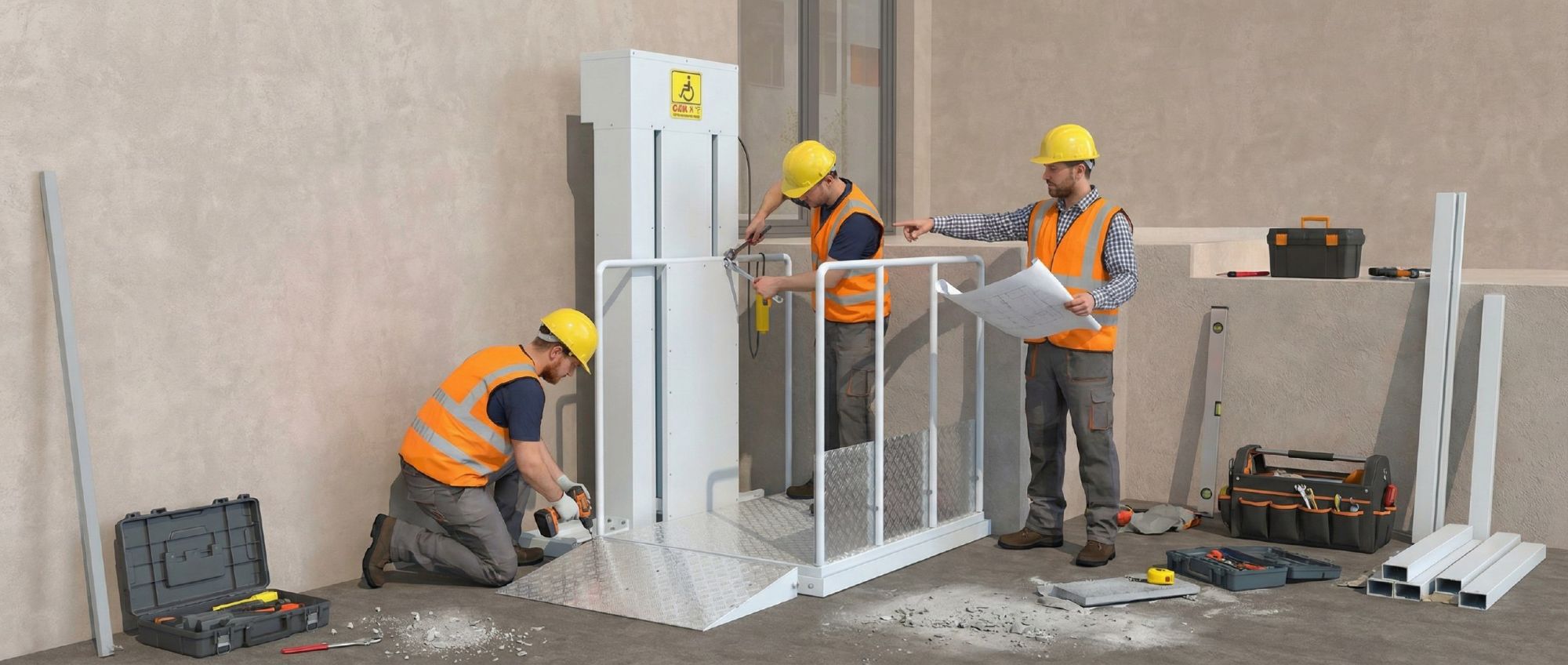

Монтаж вертикальной платформы ВПМ-Эконом для маломобильных людей
Подготовительные работы
Перед установкой платформы ВПМ-Эконом на объекте в Павлодаре специалисты сначала оценивают место будущего размещения оборудования. Важно заранее понять, как пользователь будет подъезжать к платформе, достаточно ли пространства для безопасного въезда, где будет располагаться приводная часть и удобно ли обслуживать оборудование после запуска.
На подготовительном этапе также проверяют электропитание, наличие заземления и состояние основания. Платформа подключается к сети 220 В/50 Гц, поэтому электрическую часть должен готовить квалифицированный специалист. Для надежной установки требуется прочная ровная бетонная площадка ориентировочным размером 1500х1800 мм и толщиной от 150 мм. До начала сборки оборудование распаковывают, сверяют с паспортом изделия и осматривают раму, колонну, площадку, ограждения, крепеж, пандус и элементы управления.
Основные этапы монтажа
Установка и фиксация основания
Работы начинают с размещения рамы на заранее подготовленной бетонной поверхности. Основание выставляют в проектное положение, проверяют его расположение относительно зоны въезда и только после этого фиксируют через штатные отверстия анкерными соединениями Ø12х110 мм или крепежом с аналогичными параметрами.
Если используется исполнение с въездом с одной стороны, направление движения пользователя определяют до окончательной затяжки крепежа. При размещении платформы на участке выше уровня земли дополнительно предусматривают удобный подход или заезд, чтобы человек мог попасть на площадку без лишних препятствий.
Открытие корпуса для доступа к узлам
После установки основания снимают защитные элементы корпуса. Демонтируют наружные панели, закрывающие верхнюю часть, боковые зоны, моторный отсек, центральную и заднюю часть конструкции. Это необходимо, чтобы получить доступ к местам крепления, приводному механизму, кабельным соединениям и точкам регулировки.
Монтаж приводной колонны
Приводную колонну подают к месту установки с использованием подходящего подъемного оборудования. Деталь выставляют вертикально, контролируя положение уровнем. После выравнивания колонну соединяют с основанием болтами М12 через предусмотренные монтажные отверстия.
Если при проверке выявляется отклонение, положение колонны корректируют регулировочными пластинами. Точная установка на этом этапе особенно важна: от геометрии колонны зависит равномерность движения площадки и стабильная работа подъемного механизма.
Крепление грузонесущей площадки
Грузонесущую часть устанавливают на каретку и закрепляют штатными винтами М12 в четырех точках. Чтобы удобнее совместить крепежные отверстия, каретку можно предварительно поднять вручную с помощью ключа аварийного перемещения.
Ключ вводят в зацепление с хвостовиком механизма и плавно вращают до нужного положения. После установки площадки проверяют, нет ли перекоса, свободно ли расположены подвижные элементы и не мешает ли площадка дальнейшей сборке.
Установка ограждений
Ограждения монтируют после фиксации основной несущей части. Сторона, расположенная рядом с приводной колонной, крепится к закладным точкам в нижней зоне болтами М6х25. Верхнее соединение выполняют через металлический профиль с применением болта М8х70 и гайки М8.
Ограждение с противоположной стороны устанавливают на штатные посадочные места и фиксируют в нижней части болтами М6х25. После затяжки крепежа проверяют жесткость: элементы не должны раскачиваться, смещаться или создавать помехи при движении платформы.
Монтаж копира и заездного пандуса при наличии в комплектации
Если модель поставляется с копиром заездного пандуса, его размещают на предусмотренных точках крепления и фиксируют винтами М6х25 через четыре технологических отверстия. Затем переходят к установке самого пандуса.
Для монтажа пандуса снимают левую проушину, предварительно открутив крепеж. Правую шпильку заводят в правую проушину, после чего левую проушину устанавливают на вторую шпильку и закрепляют винтами М6х25. После сборки проверяют положение пандуса, его ход и отсутствие заеданий.
Подключение и пусконаладочные работы
До обратной установки защитных панелей подключают выносной пульт управления. Соединения выполняют по электрической схеме, указанной в технической документации. Перед подачей питания проверяют кабель, силовую розетку, контакты, состояние изоляции и корректность заземления.
После подключения платформу запускают в тестовом режиме. Проверяют движение вверх и вниз, реакцию на команды управления, работу привода, остановку в крайних точках и срабатывание концевых выключателей. Если верхнее или нижнее положение требует корректировки, выполняют дополнительную настройку до стабильной работы оборудования.
Заключительные операции
Когда пробный запуск выполнен успешно, защитные панели возвращают на место. Обшивку устанавливают аккуратно, в обратном порядке, без перекоса и повреждения крепежных точек.
На финальном этапе специалисты повторно проверяют все резьбовые соединения, устойчивость основания, надежность ограждений, работу пульта, плавность хода и отсутствие посторонних шумов. После завершения работ заказчику передают паспорт изделия и инструкцию по эксплуатации.
