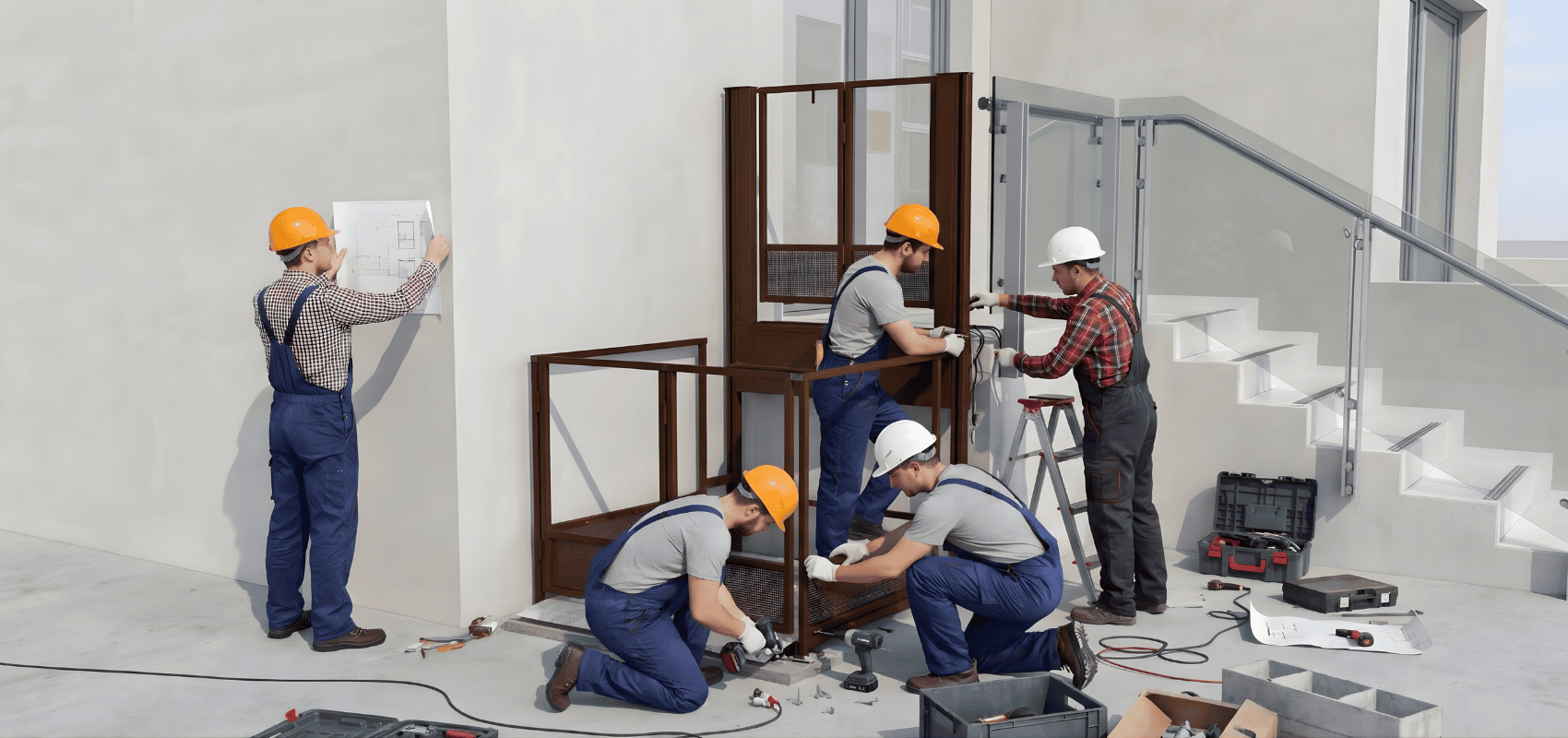

Монтаж вертикальных подъемных платформ серии ПМ
Вертикальные подъемные платформы серии ПМ используются для безопасного перемещения маломобильных людей на объектах с перепадами высоты. К этой линейке относятся модели ПМ-01, ПМ-02 и ПМ-03, каждая из которых требует корректной подготовки площадки, надежного крепления и проверки всех рабочих узлов перед запуском.
Установка оборудования должна выполняться специалистами с учетом паспорта изделия, инструкции производителя, параметров объекта и требований к безопасной эксплуатации.
Подготовка объекта к установке
Перед началом монтажных работ необходимо проверить место размещения платформы и убедиться, что площадка подходит для установки выбранной модели.
- Определяется зона монтажа, проверяется возможность подключения к электросети 220 В и наличие заземления. Электромонтажные работы должны выполняться квалифицированным специалистом.
- Основание и опорные поверхности проверяются на прочность. Площадка должна выдерживать рабочие нагрузки, а сама платформа должна устанавливаться ровно и строго по вертикали.
- Оборудование распаковывается, после чего сверяется комплектация по паспорту изделия: модель ПМ-01, ПМ-02 или ПМ-03, ограждения, калитки, пульт управления, крепежные элементы и другие комплектующие.
- До установки необходимо осмотреть металлоконструкции, направляющие, тросы и элементы крепления, чтобы исключить повреждения после транспортировки.
Основные монтажные работы
Фиксация платформы на объекте
Несущая конструкция подъемника устанавливается на подготовленные опорные поверхности и закрепляется способом, подходящим для конкретного основания.
Верхняя зона крепления. Моторный короб и направляющие фиксируются к опорной поверхности с применением анкерного крепежа. Если конструкция примыкает к металлическому основанию, в отдельных случаях может использоваться сварное соединение для повышения жесткости.
Нижняя зона крепления. Нижняя часть направляющих закрепляется с учетом типа основания. Для бетонных и металлических поверхностей могут применяться анкеры, стальные уголки, металлические элементы фиксации или сварное соединение. Крепление должно быть жестким и не допускать люфта.
Монтаж платформы и защитных элементов
После установки и фиксации несущей рамы выполняется монтаж грузонесущей платформы. На этом этапе проверяется свободный ход конструкции и отсутствие перекосов.
Для моделей ПМ-02 и ПМ-03 устанавливаются боковые ограждения. Крепление выполняется болтовыми соединениями согласно инструкции к конкретной модели и маркировке комплектующих.
В модели ПМ-03 дополнительно могут устанавливаться центральные ограждения, калитки на въезде и выезде, а также заездной пандус. Для исполнений из нержавеющей стали применяются предусмотренные производителем опорные элементы, стойки, петли и крепеж.
Подключение электрики и пульта управления
После механической установки выполняется подключение электрической части оборудования. Эти работы должны проводиться с соблюдением требований безопасности и только при исправной электросети с заземлением.
- Открывается защитная крышка моторного короба.
- Электрическая розетка устанавливается в предусмотренное штатное место и фиксируется крепежом.
- Силовая вилка платформы подключается к розетке внутри короба, а сетевая вилка — к источнику питания 220 В с заземлением.
- Пульт управления подключается к соответствующему разъему в зависимости от комплектации оборудования.
Настройка и проверка концевых выключателей
После подключения необходимо выполнить регулировку и проверку работы концевых выключателей, которые отвечают за остановку платформы в заданных положениях.
- С помощью пульта платформа аккуратно переводится в нижнее положение. Процесс контролируется вручную, чтобы не допустить упора конструкции в основание и неправильной работы тросового механизма.
- Грузонесущее устройство выставляется на уровень нижней посадочной площадки.
- Нижний концевой выключатель устанавливается на вертикальной направляющей в положении, при котором приводной рычаг срабатывает при достижении платформой нижней точки.
- Верхний концевой выключатель, как правило, настраивается на производстве, однако его работу также необходимо проверить перед вводом оборудования в эксплуатацию.
- После настройки выполняется несколько пробных циклов подъема и спуска. Проверяется плавность движения, равномерная работа троса, корректное срабатывание автоматики и отсутствие посторонних шумов.
Финальная проверка перед запуском
После завершения монтажных и пусконаладочных работ оборудование проверяется в рабочем режиме. Это позволяет убедиться, что платформа установлена правильно и готова к безопасному использованию.
- Проверяется надежность болтовых и анкерных соединений.
- Осматриваются ограждения, калитки, пандус и другие элементы безопасности.
- Контролируется работа пульта управления, концевых выключателей и электропривода.
- Владельцу передаются паспорт изделия и инструкция по эксплуатации.
- Ответственные лица знакомятся с правилами обслуживания, включая регулярную проверку креплений, тросов, электрики и защитных элементов.
При эксплуатации подъемной платформы запрещается превышать допустимую грузоподъемность, указанную в паспорте изделия, а также самостоятельно изменять конструкцию оборудования.
